PAS
Softwaresystem
Das Parkiersystem PAS wird je nach Anforderung entweder als
online
oder
offline
System geliefert.
Parking online
|
|
Parking online
ist ein dynamisches System und erlaubt eine Zugangskontrolle der ein- und ausfahrenden Fahrzeuge in die Parkanlage sowie insbesondere die zeitgenaue Errechnung der angefallenen Parkkosten.
Systembedienung |
|
Die Bedienung des Systems orientiert sich an der Bedienung des Windows-Standards. Alle Eingabedialoge zur Verwaltung der Einstellungen und Parameter sind mit verständlich beschrifteten Eingabefeldern und Funktionstasten
ausgestattet.
Die
Abbildung 1
enthält die Hauptmaske des Softwaresystems in der die verschiedenen Terminals gesteuert werden. Zu sehen sind ein Eingangsterminal, ein Kassenterminal sowie ein Ausgangsterminal.

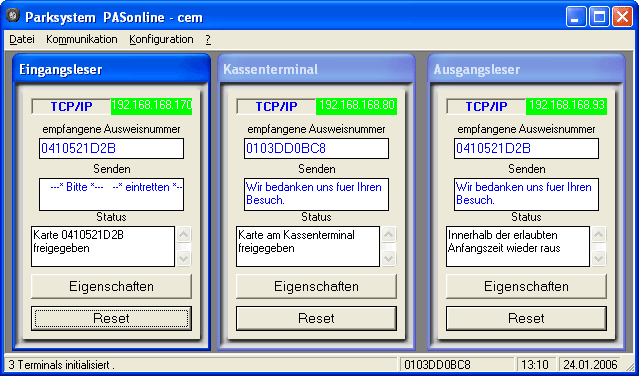

Abbildung 1
:
Hauptmaske mit den laufenden Terminals
1. Eingangsterminal
Am Eingangsterminal wird nach einem Knopfdruck des Kunden am Gerät (Karten-Dispender) eine Karte aus dem gelagerten Vorrat ausgegeben, welche anschliessend im System vermerkt wird. Bei diesem Vorgang wird auch die aktuelle Zeit in der auf dem Host-System laufenden Datenbank gespeichert. Nach Entnahme der Karte wird ein Rückimpuls an die Steuerungsautomatik gesendet und die Eintrittsschranke geöffnet. Der Fahrer kann nun in die Parkanlage hineinfahren und hat die Möglichkeit die Parkanlage in einer fest definierbaren Zeit kostenfrei wieder zu verlassen. (s.
Abbildung 2
)
2. Kassenterminal
Am Ende des Parkvorgangs schiebt der Kunde die Karte in einen Kassenterminal und es erfolgt die taktgenaue Abrechnung der Parkdauer. Nach Bezahlung verbleibt dem Kunden eine im System deklarierte Zeit in welcher er die Anlage wieder verlassen kann (s. Abbildung 2). Wird diese Zeit überschritten, so wird er erneut zur Kasse gebeten.
3. Ausgangsterminal
Am Ausgangsterminal wird überprüft :
ob die Karte gültig ist (im System als gebucht markiert)
ob die Zeit nach dem Einlass in die Parkanlage kleiner als eine definierte Zeitspanne ist
und ob die Zeit nach Bezahlung der Parkzeit nicht eine definierte Zeitspanne überschritten hat
Bei einer positiv geprüften Bedingung aus obiger Liste wird die Ausgangsschranke aufgemacht, die Karte wieder eingezogen und systemweit storniert.

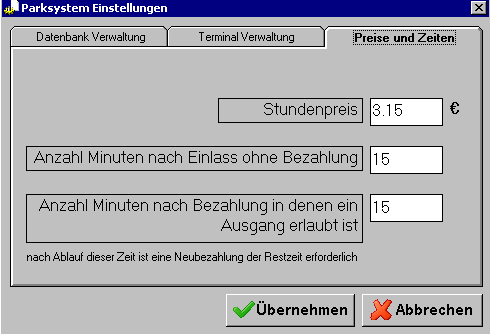

Abbildung 2
:
Festlegung der Zeiten für den Einlass und Ausgang
sowie der berechnete Stundenpreis
Das Verhalten der einzelnen Terminals (Piepton bei falscher Prüfung, Anzeige des Status mit LEDs an den Terminals (Sprachausgabe optional möglich)) kann im Menüpunkt Konfiguration individuell für die Terminals festgelegt werden (s.
Abbildung 3
).

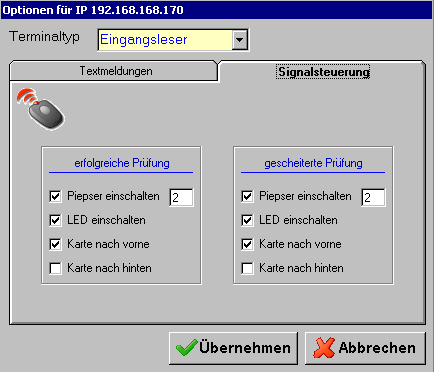

Abbildung 3
:
Signalsteuerung und Einstellung der einzelnen Terminals
Das
Parking online
Parkiersystem kann optional mit einer grossen Anzeigetafel an den Einfahrten ausgestattet werden, welche darüber Auskunft erteilt wieviele Parkplätze in der Parkanlage noch frei sind. Abhänging von der Zahl sich in der Anlage befindenden Fahrzeuge kann beispielsweise die Lüftung variabel eingestellt werden, sofern diese über eine entsprechende Schnittstelle verfügen.
Parking offline
|
|
Das offline Parkiersystem
Parking offline
bietet eine eingeschränktere aber kostengünstigere Alternative zum online System dar. Hier kann der Preis lediglich pauschal zwischen Parkhaus und dem Kunden vereinbart werden. Die einzelnen Terminals verfügen über die Funktionalität ohne Host-Anbindung in einem sogenannten offline Modus zu arbeiten.
Dazu werden die erlaubten Zugangskarten des Parkiersystems in einer sich auf den Terminals befindenden Datenbank gespeichert. Anhand dieser Datenbank auf den Eingangsterminals wird ein Einlass in dem Parkhaus gewährt oder nicht.
Die Programmierung der Terminals erfolgt mit Hilfe der unten vorgestellten Software.
Hier gilt es in erster Linie die vorhanden Terminal-Adressen im System einzutragen. (s. Abbildung 1)

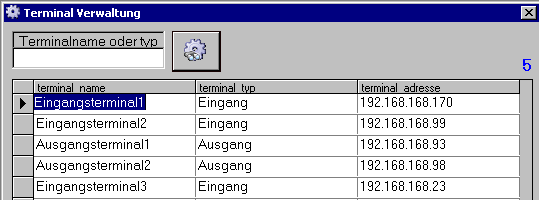

Abbildung 1
:
Maske zur Verwaltung der Terminals
In einem weiteren Schritt werden die zur Parkanlage zugelassenen Personen ebenfalls in das System eingegeben. (s. Abbildung 2)

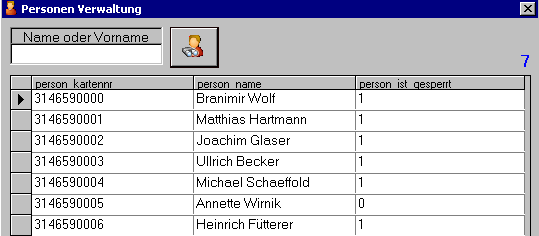

Abbildung 2
:
Maske zur Verwaltung der Kunden
Anschliessend wird eine Zuordnung zwischen den Terminals und der erlaubten Personen für den jeweiligen Terminal bestimmt. (s. Abbildung 3) Es wird also bestimmt welche Kunden bei welchen Terminals ein Einlass gewährt wird. Hierbei kann man die Richtung der Abbildung wählen, entweder von Personen zu den Terminals oder andersherum.

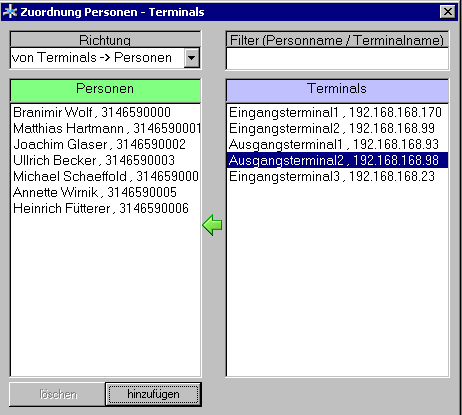

Abbildung 3
:
Zuordung zwischen Personen <-> Terminals
Nach Abschluss dieser Systemkonfiguration werden die Daten zu den einzelnen Terminals duch Wählen des Menüpunkts "Datei->Daten übertragen" an die Terminals über eine FTP Verbindung übertragen. (internes FTP Server auf den Terminals vorhanden)
Damit wäre die Programmierung des offline Parkiersystems
Parking offline
abgeschlossen. Diese kann jedoch jederzeit geändert werden, falls beispielsweise neue Kunden dazukommen oder aus dem System gesperrt werden etc.
|
