Preisabfragestation - Benutzerhandbuch
Die PreisAbfrageStation ist in 2 Versionen erhältlich:
- Verbindung zum Host Rechner mittels LAN Anschluß
- Verbindung mittels Funk ( 433 Mhz )
Jede einzelne Station erhält dabei eine eindeutige Adresse ( im Falle
einer LAN Anbindung eine eindeutige IP Adresse ).
In der Funk Version können bis zu 5 Stationen an der Sende/Empfänger
Funk-Einheit ( Base-Unit ) angeschlossen werden.
Die LAN Anbindung lässt eine beliebige Anzahl an Stationen zu.
Funktionsweise - Host Kommunikation : |
|
Die PreisAbfrageStation versendet den eingelesenen Barcode an die Empfänger
Einheit / Host Rechner.
Dieser schaut nach, ob der Barcode gültig ist, dh. ob es eine entsprechende
Minimallänge hat, und gleicht die Barcodenummer mit dem entsprechenden
Datenbankeintrag ab.
Die eingesetzte Datenbankform kann beliebig sein, da die Anbindung mittels ODBC
geschiet.
Es können sowohl Textdateien, Excel, Access-Datenbanken (.mdb), als auch
Datenbank-Server
eingesetzt werden, wie zB. SQL-Server, Oracle, mysql, Pervasive etc...
Die Produktbezeichnung und Preis des eingelesenen Barcodes werden aus der Datenbank
eingelesen,
und an die Preisabfragestation zurückgeschickt.
Technische Austattung : |
|
Preisabfragestation mit Funkanbindung
Die Harware besteht aus einer PreisAbfrageStation mit einer 20x2 LCD Anzeige, die über eine Base-Unit gesteuert wird.
Diese Base-Unit wird an die serielle Schnittstelle des Server-PCs angeschlossen, wo sich die Datenbank befindet, und hat eine Reichweite von bis zu 1000 m im Freien.
Es lassen sich bis zu 5 PreisAbfrageStationen an einem Emfänger anschließen.
Der Laserkopf der Station ist in der Lage bis zu 1000 Barcodes / Sec. zu lesen, in einer Entfernung zwischen 10 und 20 cm.
Die Kommunikation zwischen Station und Base-Unit geschiet über das 433 Mhz Frequenzband.
Die Base-Unit wird an dem Host-Rechner mittels einer seriellen RS232 ( COM )
angeschlossen, über welche die Kommunikation zwischen Host-Rechner und Base-Unit geschiet.
Preisabfragestation mit LAN-Anschluß
Bei dieser Vesion ist die Verbindung zwischen Station und Host-Rechner mit
einem Netzwerkkabel ( Twisted-Pair RJ45 Stecker ) gewährleistet.
Eine Base-Unit entfällt.
Softwarefunktionalität : |
|

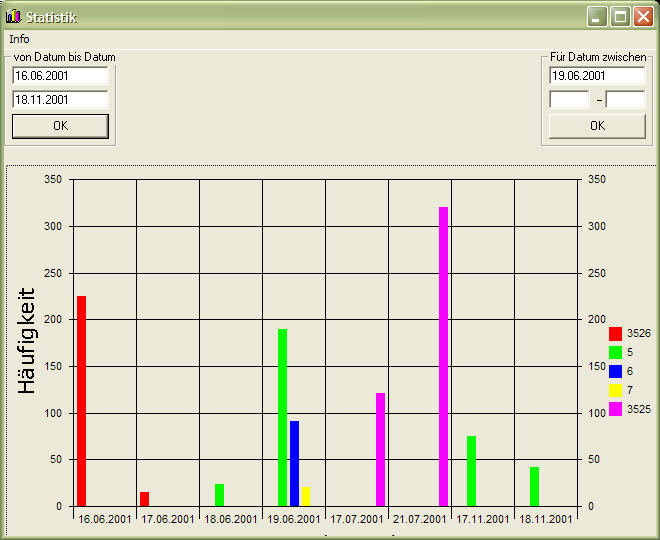

Das Preisabfrage Programm bietet die Möglichkeit
einer Statistik-Anzeige der Häufigkeit
mit der die einzelnen Stationen verwendet wurden, samt einer graphischen Auswertungsmöglichkeit
an.
Hier hat man die Möglichkeit sich die Verwendung der einzelnen Stationen
für einen
bestimmten Zeitrahmen anzuzeigen ( zwischen 2 Daten bzw. für einen bestimmten
Tag ).

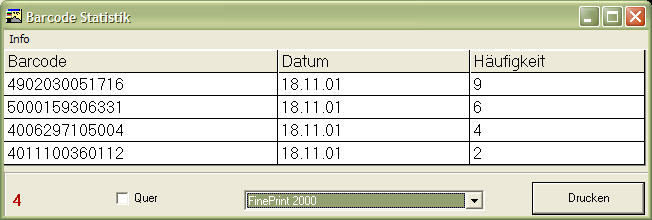

Desweiteren bietet es auch eine Auswertung der eingelesenen
Barcodes nach Stunden an.
Diese Statistik Daten werden in einer Access Datenbank gespeichert, die beliebig
auch
durch Fremdprogramme ausgewertet werden kann. Eine Einstellung auf eine beliebige Währung
mit Währungskurs ist ebenfalls möglich, so daß die Preisanzeige beliebig anzupassen ist.
Programminstallation
- Vor der Installation müssen Sie mit ausgeschalteten PC die Base-Unit an eine freie serielle Schnittstelle (COM) anschließen oder am ensprechenden Netzwerk-Anschluß.
- Starten Sie nun den PC.
- Legen Sie die Installations-CD in das CD-ROM-Laufwerk des PCs ein.
- Starten Sie Setup manuell, falls Setup nach dem Einlegen der CD nicht automatisch gestartet wird.
- Klicken Sie im Startmenü auf Ausführen.
- Geben Sie d:\setup.exe ein, wobei d für Ihr CD-ROM Laufwerk steht.
- Folgen Sie nun die Anweisungen des Setup-Assistenten.
- Nach Abschluss der Installation werden Sie angewiesen, den PC neuzustarten.

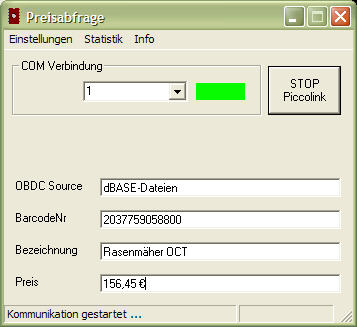

Programmbeschreibung/Konfiguration
- Starten Sie das Programm mit Start->Programme->Preisabfrage.
- Bei erster Ausführung des Programms werden Sie aufgefordert diesen zu konfigurieren.
- Nach dem Bestätigen des
Buttons, wird die Kommunikation mit der Station
gestartet.
|
